n° 28343



Gruppo TG050000 RIDUTTORE ZG0302

TG050000 REDUCTION GEAR BOX ZG0302

  • Riduttore con due rapporti in marcia avanti, uno retro e due folli, completo di differenziale centrale con possibilitą di bloccaggio del differenziale Reduction gear box with two forward speeds, one reverse speed and two neutral positions included central differential apparatus with possibility to block the differential unit
  • Peso totale 27 Kg Total weight 27 Kg
  • Quantitą olio 1,5 Kg Lubrication oil quantity 1,5 Kg

RAPPORTI DI TRASMISSIONE STANDARD
DEL RIDUTTORE ZG0302

STANDARD GEAR RATIOS

FOR THE REDUCTION UNIT  ZG0302

Rinvio

Code

Marcia ridotta

Under drive speed

Marcia veloce

Fast speed

Retromarcia

Reverse gear

b

7.58

4.36

4.68

c

9.71

5.59

6.00

a

11.94

6.87

7.38

d

15.06

8.66

9.30

e

17.93

10.32

11.08

f

4.61

2.65

2.85

g

7.24

3.12

- - -

h

6.30

2.71

- - -


Brochure
Brochure



Varie applicazioni

Clicca Per Ingrandire

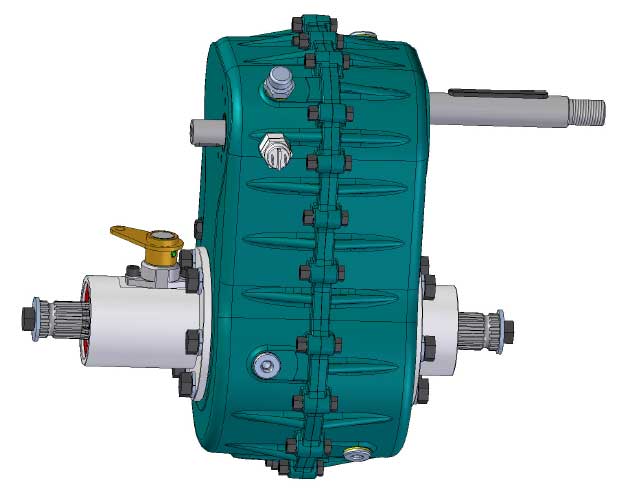

Senza Retro - Clicca Per Ingrandire -
Clicca Per Ingrandire
Clicca Per Ingrandire
Clicca Per Ingrandire

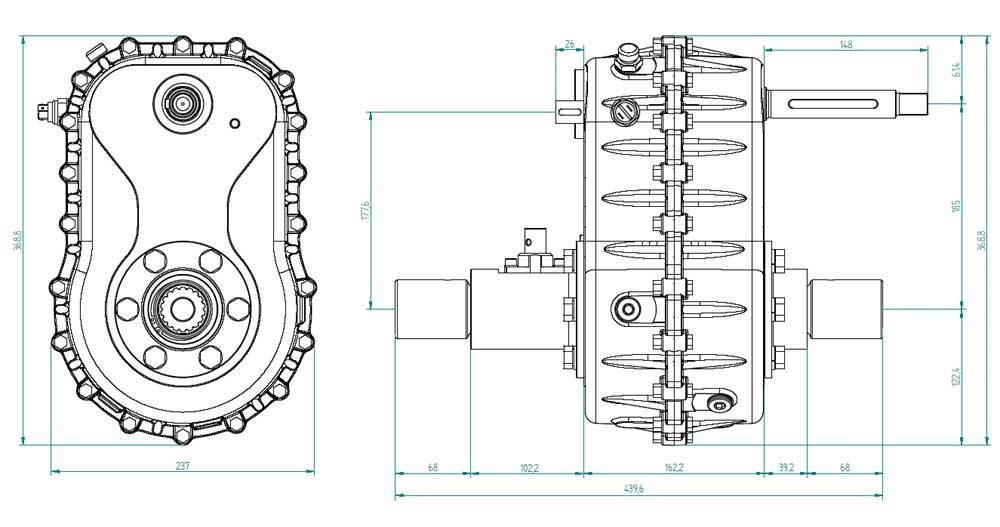

Dimensioni d'ingombro Clicca Per Ingrandire
Esploso Gruppo TG050000
